A, Metoda spawania i dostępny zakres
Użyj metody GMAW MIG, przedmiot obrabiany nieruchomy, uchwyty poruszają się prosto. Ten zautomatyzowany system spawania szwów umożliwia stabilne spawanie liniowe w standardowych trybach pracy.
Dostępny zakres: spawanie proste zbiornika ze stopu aluminium lub stali, średnica 300≤φ≤500mm, długość L≤1000mm, grubość 2≤δ≤4mm.
Wymagania dotyczące przedmiotu spawanego: brak zadziorów, plam olejowych.
B, Główna struktura

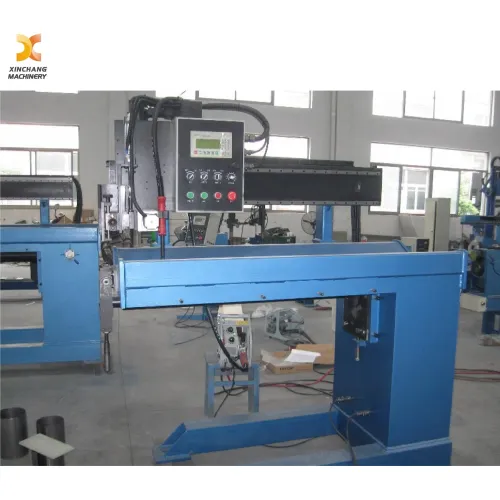

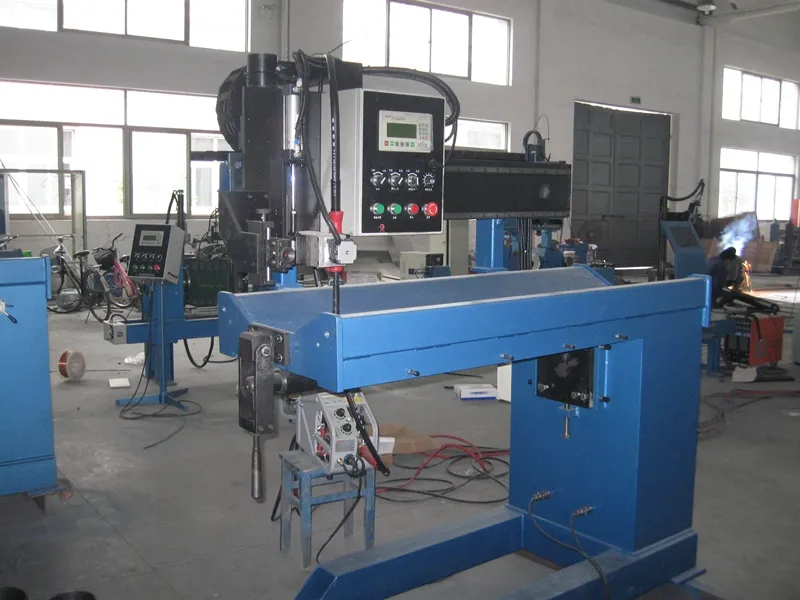

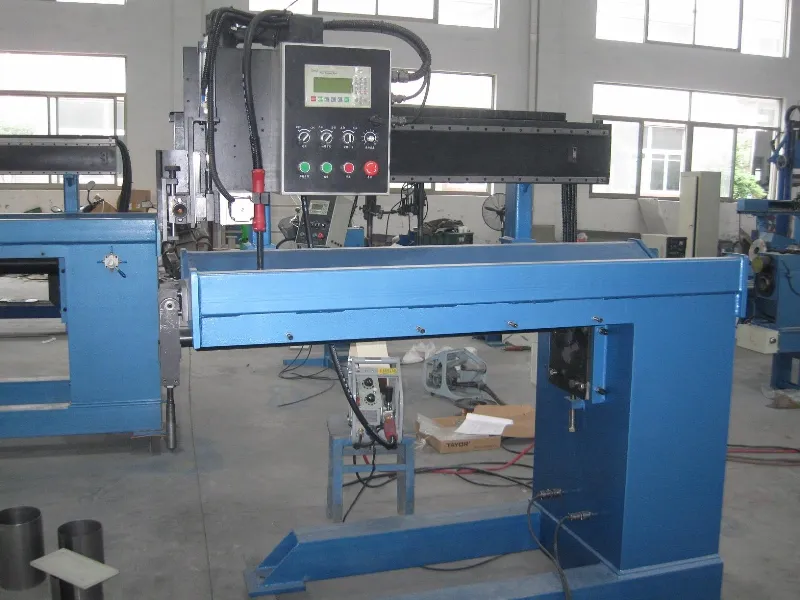

Ten korpus urządzenia (korpus spawarki prostej ZF-1000) to profesjonalna automatyczna spawarka o pionowej konstrukcji wspornikowej. Składa się z korpusu, konstrukcji zacisku fortepianowego, belki, wrzeciona centralnego, haka, podnośnika spawalniczego, urządzenia do mikroregulacji uchwytów spawalniczych, układu sterowania itp.
C, funkcje
Belka napędzana jest silnikiem przekładniowym prądu stałego.
Urządzenie podnoszące pistoletów wykorzystuje napęd pneumatyczny do prowadzenia po szynie liniowej, aby zapewnić dokładność tej zgrzewarki podczas pracy.
Użyj uchwytu zaciskowego fortepianu i podkładki miedzianej, aby zapewnić równomierny nacisk przedmiotu obrabianego i formę spoiny tylnej.
Odległość zacisku fortepianowego można regulować w celu dopasowania do przedmiotu obrabianego o różnej grubości.
D, System sterownika elektrycznego
Sterownik PLC
Cyfrowy wyświetlacz prędkości liniowej spawania, wstępnie ustawione złącze spawalnicze.
Dzięki dwóm funkcjom ręcznej regulacji i automatycznego spawania funkcja ręcznej regulacji umożliwia osiągnięcie prędkości obrotowej rękojeści, regulację położenia ruchu pistoletów, podnośnika i uchwytów spawalniczych.
| Control power |
Single phase 50Hz AC 200V |
| Welding power |
3 phase 50Hz AC 380V |
| Tank thickness |
2~4.0mm |
| Tank diameter |
300≤φ≤500mm |
| Max tank length |
≤1000mm |
| Moving speed range |
100~1000mm/min(stepless) |
| Elevator stroke |
100mm |
| Micro-adjustment by manual for welding guns |
Y,Z ±30mm |
| Compressed air |
0.3~0.5MPa |
